Gramofon to przetwornik elektromechaniczny, który odczytuje fizyczny zapis w rowku płyty, zamienia drgania igły na słaby sygnał elektryczny, a następnie przekazuje go do przedwzmacniacza, wzmacniacza i głośników. Cały proces łączy precyzyjną mechanikę z działaniem wkładki elektromagnetycznej.
Jak działa gramofon?

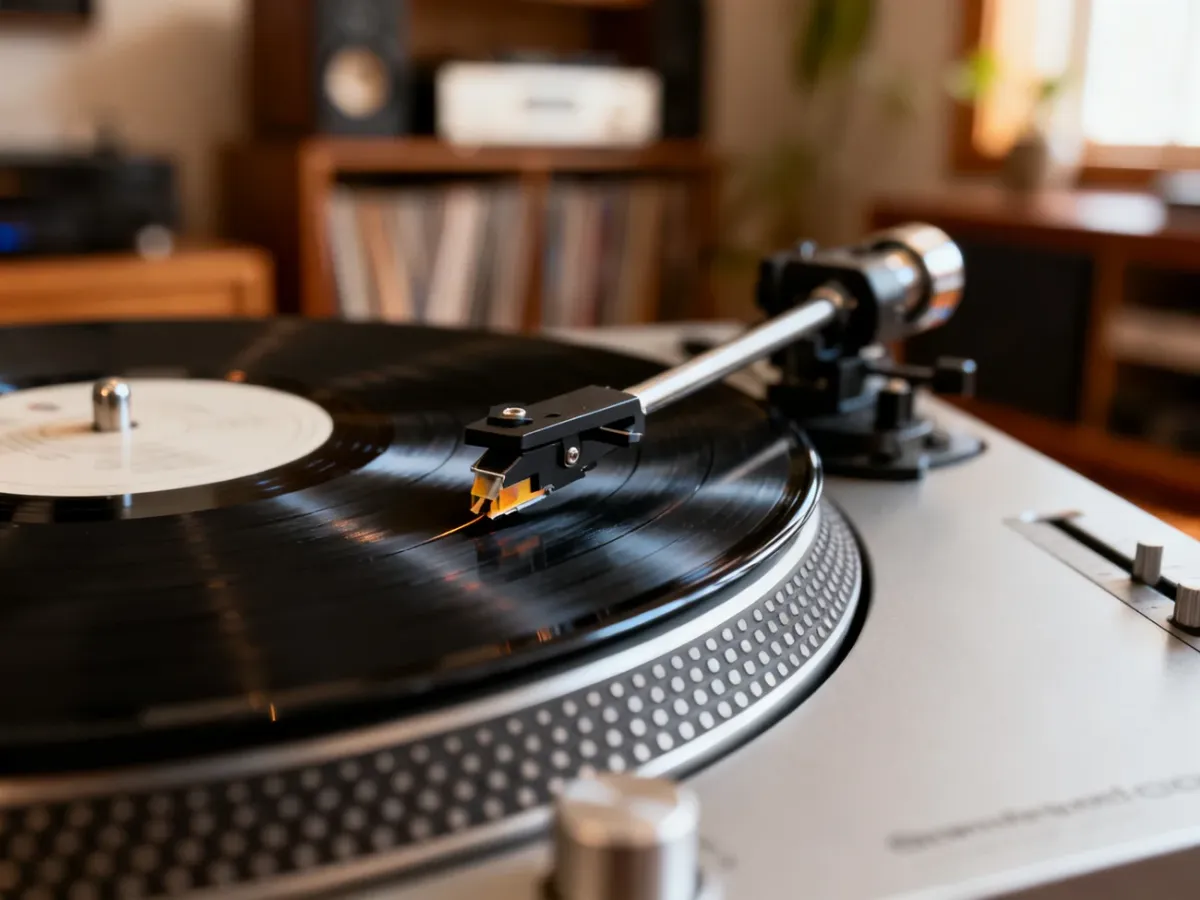

Płyta winylowa obraca się na talerzu ze stałą prędkością, najczęściej 33⅓ albo 45 obrotów na minutę. W jej spiralnym rowku zapisano analogowy przebieg dźwięku. Nie jest to opis muzyki w postaci cyfr, lecz rzeczywisty, zmienny kształt nierówności biegnących wzdłuż rowka.

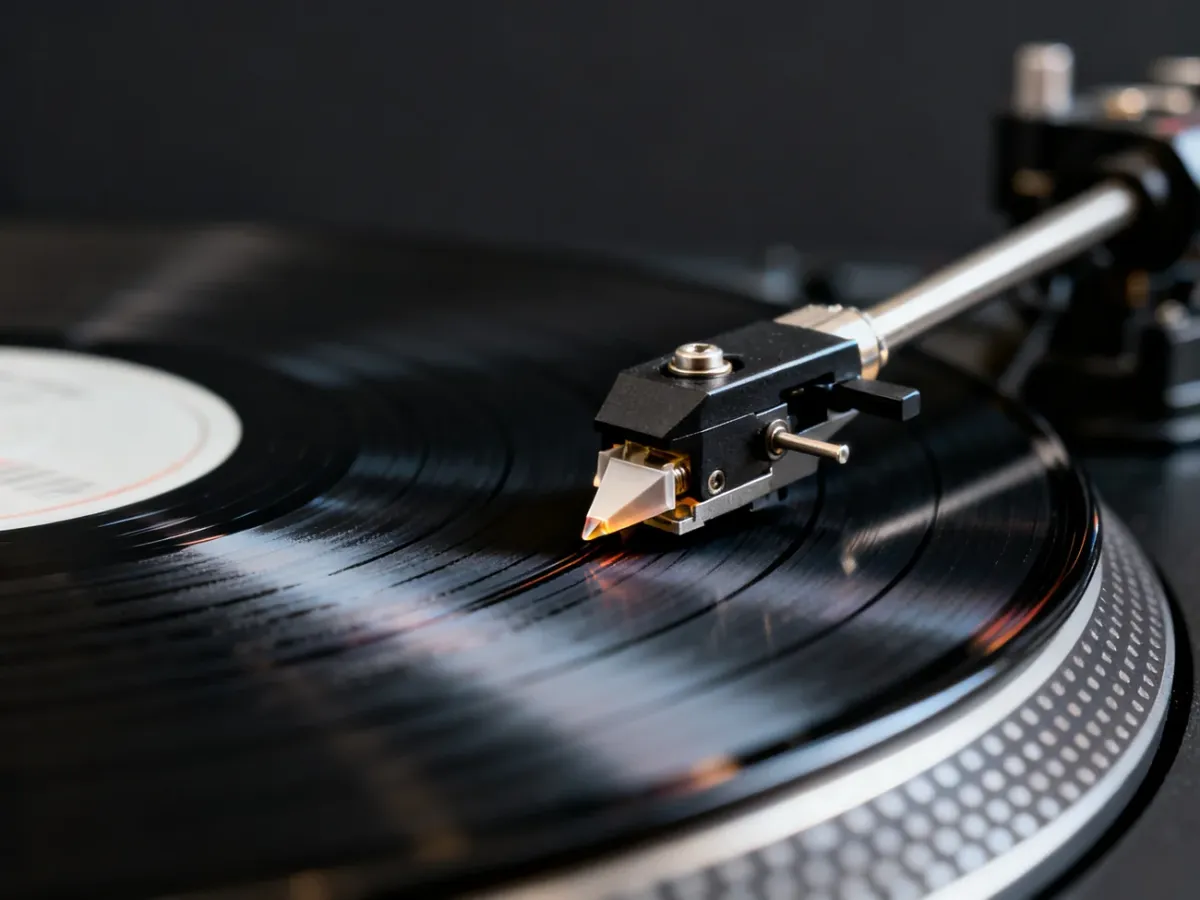

Igła utrzymywana przez ramię porusza się po tej ścieżce. Kiedy trafia na kolejne odchylenia rowka, zaczyna drgać w określony sposób. Częstotliwość i amplituda tych ruchów odpowiadają informacjom zapisanym podczas tłoczenia płyty. W uproszczeniu można powiedzieć, że igła odtwarza mechaniczny odpowiednik fali akustycznej.
Same drgania nie wystarczą jednak do uzyskania głośnego dźwięku. Igła jest połączona z wkładką gramofonową, czyli przetwornikiem, który zmienia ruch mechaniczny na sygnał elektryczny. W popularnej wkładce MM porusza się magnes względem cewek. W konstrukcji MC ruch wykonuje cewka znajdująca się w polu magnetycznym. W obu przypadkach powstaje bardzo słabe napięcie, proporcjonalne do drgań igły.
Z czego składa się gramofon?
Każda część gramofonu wpływa na stabilność odczytu, ale najważniejsze elementy tworzą prosty łańcuch mechaniczny:
- Talerz utrzymuje płytę i obraca ją z ustaloną prędkością. Jego wyważenie, masa oraz odporność na drgania wpływają na płynność odtwarzania.
- Napęd przekazuje ruch silnika na talerz. W napędzie paskowym robi to elastyczny pasek, który pomaga ograniczyć przenoszenie drgań silnika. Napęd bezpośredni łączy silnik z talerzem, zapewniając szybki start i precyzyjną kontrolę obrotów.
- Ramię prowadzi wkładkę po rowku. Musi utrzymywać właściwy nacisk igły i umożliwiać jej stabilne śledzenie ścieżki.
- Wkładka gramofonowa przetwarza drgania igły na sygnał elektryczny. Jej typ, parametry i jakość mają duże znaczenie dla współpracy z przedwzmacniaczem.
- Igła styka się bezpośrednio z rowkiem. Jej szlif i stan zużycia wpływają na ilość szczegółów, poziom zniekształceń oraz bezpieczeństwo płyty.
- Plinta i elementy izolujące stabilizują całą konstrukcję oraz ograniczają wpływ drgań z podłoża, głośników i silnika.
Wkładki MM i MC różnią się sposobem działania, poziomem sygnału i wymaganiami wobec reszty toru audio:
| Cecha | Wkładka MM (Moving Magnet) | Wkładka MC (Moving Coil) |
|---|---|---|
| Sposób przetwarzania | Magnes porusza się względem cewek | Cewka porusza się względem magnesu |
| Napięcie sygnału | Zwykle wyższe, około 2–8 mV | Zwykle niższe, około 0,1–2 mV |
| Wymienność igły | Najczęściej łatwa wymiana zespołu igły | Często wymaga serwisu producenta lub specjalisty |
| Przedwzmacniacz | Wejście phono MM z korekcją RIAA | Wejście phono MC z korekcją RIAA i odpowiednim wzmocnieniem |
Jak sygnał trafia do głośników?

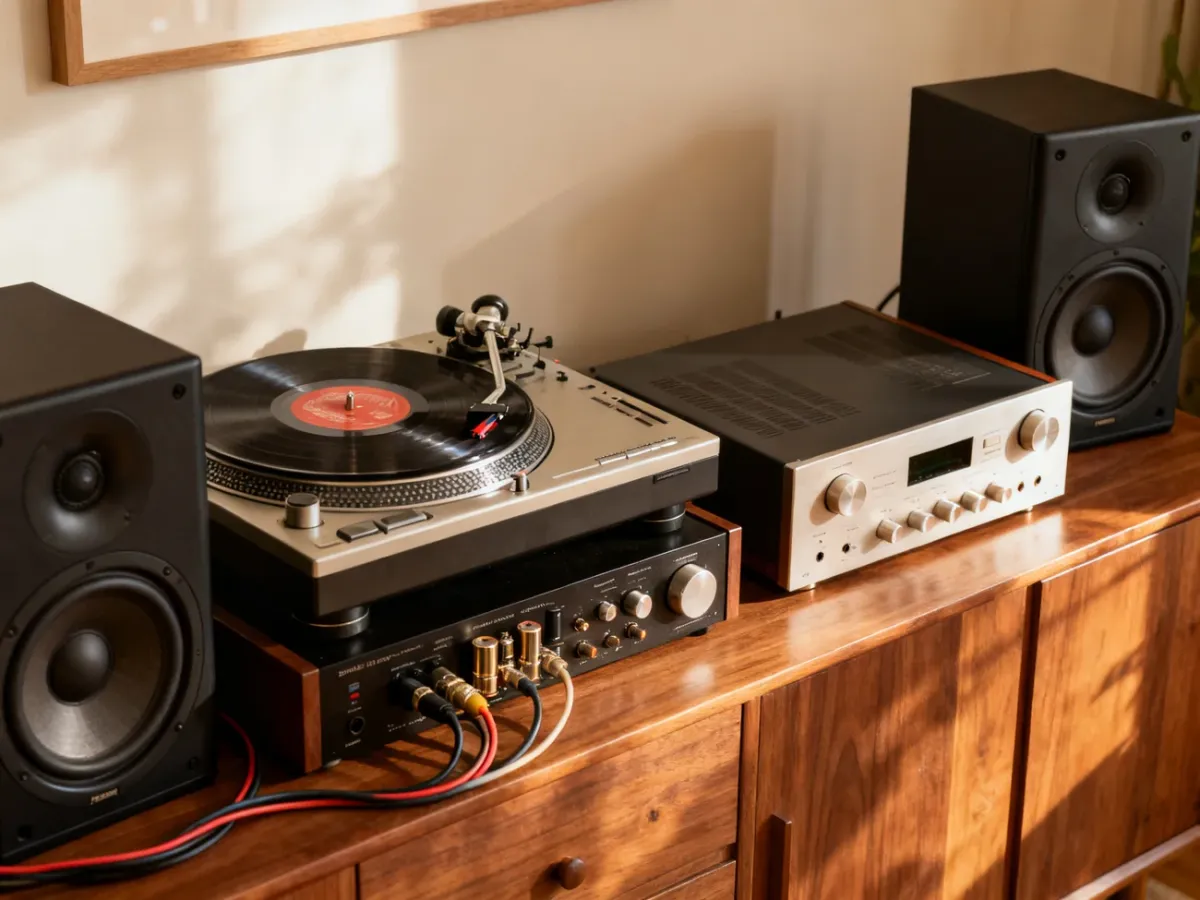

Droga od rowka płyty do głośnika obejmuje kilka etapów. Każdy z nich ma inne zadanie:
- Igła śledzi nierówności rowka i wykonuje drgania odpowiadające zapisanej fali dźwiękowej.
- Wkładka zamienia te drgania na sygnał elektryczny o bardzo niskim napięciu.
- Przedwzmacniacz gramofonowy podnosi sygnał do poziomu liniowego i stosuje korekcję RIAA.
- Wzmacniacz zwiększa moc sygnału wystarczająco, aby mógł napędzić głośniki.
- Głośniki zamieniają sygnał elektryczny na ruch membran, a ten wywołuje drgania powietrza odbierane jako dźwięk.
Dlaczego potrzebna jest korekcja RIAA?
Podczas przygotowywania nagrania do tłoczenia nie zapisuje się wszystkich częstotliwości z jednakową amplitudą. Bas zostaje osłabiony, a wysokie tony podbite. Takie rozwiązanie ogranicza wymagany rozmiar rowka, zmniejsza ryzyko jego nakładania się i pomaga ograniczyć słyszalność szumu powierzchni płyty.
Przedwzmacniacz z charakterystyką RIAA wykonuje proces odwrotny. Osłabia wysokie częstotliwości i wzmacnia bas zgodnie ze standardową krzywą korekcji. Dlatego jego funkcja nie polega wyłącznie na zwiększeniu głośności. Bez właściwej korekcji dźwięk byłby jednocześnie zbyt cichy i miałby nieprawidłowe proporcje tonalne.
Jeżeli gramofon nie ma wbudowanego przedwzmacniacza, trzeba podłączyć go do wejścia phono we wzmacniaczu albo zastosować osobny przedwzmacniacz. Zwykłe wejście liniowe AUX lub LINE nie zapewnia ani odpowiedniego wzmocnienia, ani korekcji RIAA. W takiej konfiguracji muzyka będzie bardzo cicha i zniekształcona.
Jak dbać o gramofon i płytę?
Mechaniczny odczyt jest wrażliwy na kurz, drgania i błędną regulację. Najważniejsze zasady codziennej obsługi są następujące:
- Ustaw gramofon na stabilnym, równym podłożu, możliwie daleko od głośników i źródeł drgań.
- Przed odtworzeniem usuń kurz z płyty, a igłę czyść delikatnie zgodnie z instrukcją wkładki.
- Ustaw nacisk igły według zaleceń producenta i wyreguluj antyskating, aby ramię stabilnie prowadziło wkładkę.
- Dobierz prędkość obrotową do płyty, najczęściej 33⅓ lub 45 obrotów na minutę.
- Opuszczaj i podnoś ramię za pomocą windy, zamiast upuszczać igłę bezpośrednio na płytę.
- Przechowuj płyty pionowo, w osłonach chroniących je przed kurzem, zarysowaniami i odkształceniem.
Najkrócej mówiąc, gramofon odczytuje mechaniczny zapis z rowka, wkładka zamienia drgania na sygnał elektryczny, a przedwzmacniacz z korekcją RIAA przygotowuje go do dalszego wzmocnienia. Dopiero cały tor – od stabilnego talerza i czystej igły po właściwe wejście phono – pozwala wiernie odtworzyć nagranie.
